光伏电站电力监控装置及系统
PV001光伏网资讯频道  2010-11-26 14:48:07  我要投稿 手机看新闻
光伏电站电力监控装置及系统
1 概述
    当今世界,煤炭、石油等化石能源频频告急,环境污染问题日益严峻。而太阳能作为最具潜力的可再生能源,因其储量的无限性、存在的普遍性、利用的清洁性以及实用的经济性,越来越被人们所青睐。大力发展光伏产业、积极开发太阳能,在全球范围得到了空前重视,已成为各国可持续发展战略的重要组成部分。光伏产业也称太阳能电池产业,即利用太阳能级半导体电子器件吸收太阳光辐射能,并使之转换为电能的产业。
    光伏电站主要由光电池阵列、汇流箱、低压直流柜、逆变柜、交流低压柜、升压变压器等组成,最后产生的高压交流直接并入电网。针对每个环节电力参数检测的需要,安科瑞公司推出了AGF系列光伏汇流采集装置、PZ系列直流检测仪表及ACR系列电力质量分析仪,分别应用于汇流箱、直流柜及交流柜中,并通过Acrel-3000 V8.0光伏发电监测系统实现后台集中监控。

2 产品介绍

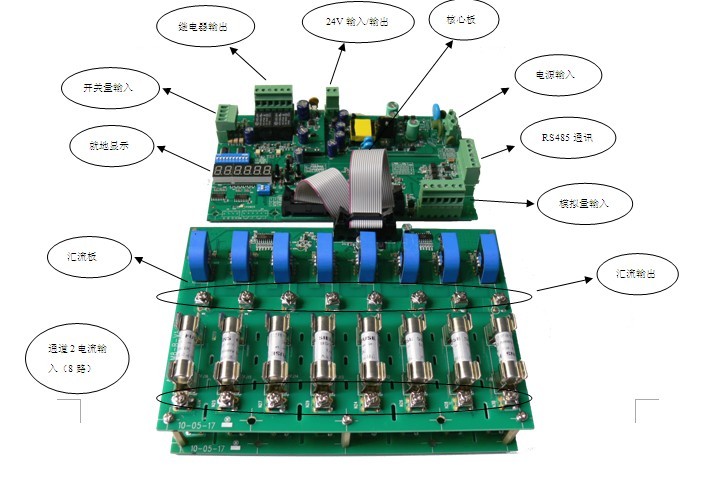

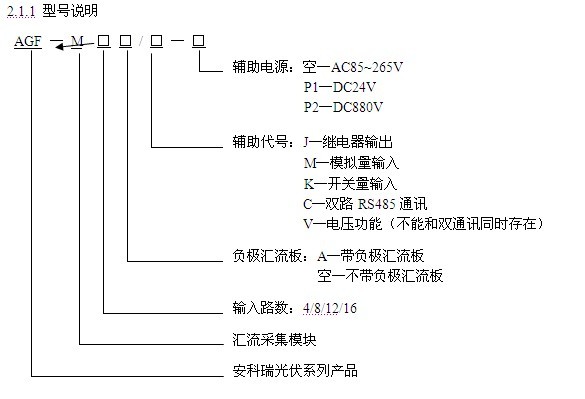

2.1 AGF系列光伏汇流采集装置



    AGF系列光伏汇流采集装置是专门应用于智能光伏汇流箱,用于监测光电池阵列中电池板运行状态,光电池电流测量,汇流箱中防雷器状态采集、直流断路器状态采集、继电器接点输出,带有风速、温度、辐照仪等传感器接口,装置带有RS485接口可以把测量和采集到的数据和设备状态上传。


2.1.2 产品特点
◆     测量元件采用霍尔传感器,隔离测量
◆     可接受正极或负极汇流测量方式
◆     板载光伏专用熔断器,耐压DC1kV,熔断电流可选择
◆     可选电压功能,最高测量电压DC1kV
◆     提供外部传感器输入接口
◆     标配单路RS485接口
◆     多种供电方式可选择

2.1.3 产品功能
◆     光伏电池串开路报警,状态检测
◆     带开关量输入,用于采集直流断路器、防雷器等输出空接点状态
◆     带继电器输出,可以设定为点动方式,用于驱动直流断路器的自动分合闸
◆     提供温度、辐照、风速等类型传感器输入接口
◆     可输出DC24V电源给外部传感器供电
◆     就地数码管循环显示每通道的输入电流,并具有自动关闭节能显示模式
◆     可带双路冗余RS485接口,支持Modbus RTU通讯协议,通讯地址、波特率、数据方式都可自由设定

2.1.4 技术参数

产品型号
AGF-M4
AGF-M8
AGF-M12
AGF-M16
输入路数
4路
8路
12路
16路
输入范围
DC 0~20A
反应时间
1s
测量精度
光伏电池测量0.5级、外部模拟量0.2级
温度系数
200ppm
RS485通讯
RS485/ModBus-RTU协议,4800/9600/19200/38400bps

附加功能
继电器输出
2组转换8A/AC250V(8A/DC 30V)
开关量输入
3组外部状态输入(光耦或干接点方式)
模拟量输入
PT100、DC 0(4)~20mA、DC 0~10V

通用技术参数
温度/湿度
工作温度:-25~+60℃,湿度95%,无凝露、无腐蚀性气体场所
海拔
≤2500m
绝缘电阻
≥100MΩ
工频耐压
电源//光伏输入//继电器输出//通讯//光电池电压输入--AC 2.5kV/1min(注)
传感器输入+开关量输入//通讯--DC1kV/1min
注:当选择DC24V电源供电时,开关量输入供电将直接使用外部DC24供电
辅助电源
AC85V~265V或DC200~880V 或DC24V(±10%)

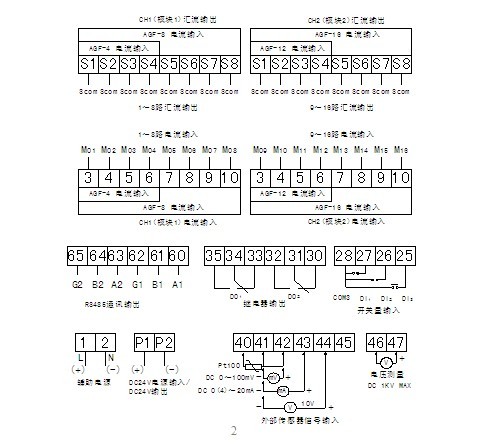

2.1.5 接线方式

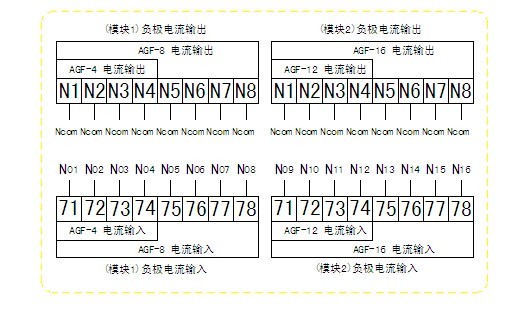

负极汇流板接线:

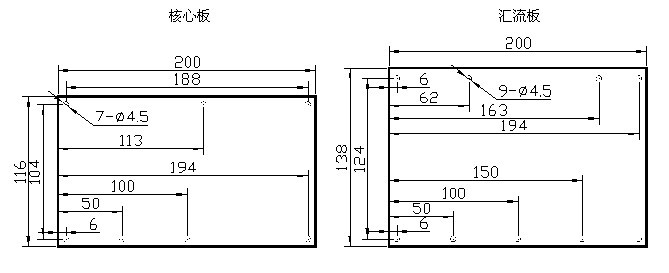

2.1.6 安装尺寸
2.2 PZ系列直流检测仪表
    PZ系列直流检测仪表是针对直流屏、太阳能供电、电信基站等应用场合而设计的,该系列仪表可测量直流系统中的电压、电流、功率、正向与反向电能。既可用于本地显示,又能与工控设备、计算机连接,组成测控系统。
仪表可具有RS-485 通讯接口,采用Modbus-RTU 协议;可带模拟量输出、继电器报警输出、开关量输入/输出。根据不同要求,通过仪表面板按键,对变比、报警、通讯、开关量输出进行设置与控制。

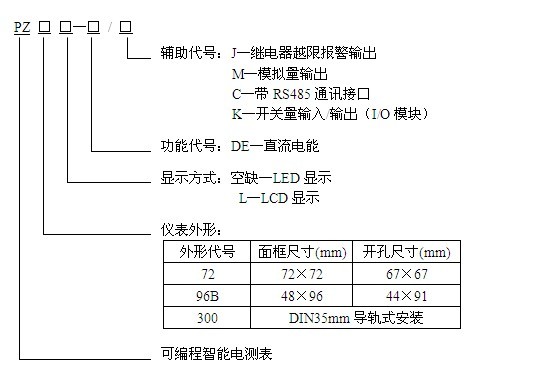

2.2.1 型号说明








仪表外形:
外形代号
面框尺寸(mm)
开孔尺寸(mm)
72
72×72
67×67
96B
48×96
44×91
300
DIN35mm导轨式安装


可编程智能电测表



2.2.2 产品特点

u       测量:直流电压、电流、功率、电能(正向与反向)
u       显示:LED或LCD(高亮蓝色背景光、背光延时时间可调)
u       所有测量值可切换循环显示
u       支持电流、电压、功率越限报警,并可输出报警信号;支持一路模拟量输出
u       可通讯接入SCADA、PLC系统
u       功能模块化,具有多种扩展功能模块:数字通讯模块、数字量开关模块、模拟量变送模块,用户可以自由选择功能和扩展模块
u       体积轻巧 外型美观 安装方便 接线简单工程量小
u       抗干扰能力强

2.2.3 产品功能
                    型号
功能特性
PZ72-DE
PZ72L-DE
PZ96B-DE
PZ300-DE
显示
方式
数码管


液晶屏


安装
方式
嵌入式

导轨式



测量
参数
直流电流
直流电压
直流功率
直流电能
选配功能
(任选其一)
C
M

MC

KC(2DI/2DO)

注:J(继电器越限报警输出)与第二路开关量输出复用。

2.2.4 技术参数
技术参数
指      标
输入
直流电压
输入范围
0~1000V
输入阻抗
≥2kΩ/V
直流电流
输入范围
0~10A(直接输入,启动电流:5mA)
0~9999A(外置分流器或霍尔元件,量程可编程设定)
分流器
支持输出为75mV
霍尔元件
支持输出为0~20mA、4~20mA、0~5V、0~10V等
功耗
≤1mW
过    载
1.2倍可持续正常工作,2倍持续1秒
精度等级
0.5级
功能
显    示
LED或LCD(高亮蓝色背景光、背光延时时间可调)
通    讯
RS485接口,半双工、光电隔离,Modbus-RTU协议,
波特率1200、2400、4800、9600、19200可选
报    警
1路继电器输出,2A/30VDC或2A/250VAC
模 拟 量
DC4~20mA、DC0~20mA(负载<500Ω),DC1~5V、DC0~5V(负载> 1kΩ)等可编程设置
开 关 量
输入(DI)
干接点输入,仪表内置电源,光电隔离
输出(DO)
常开继电器无源触点,2A/30VDC或2A/250VAC
工作电源
电压范围
85~265VAC,50/60Hz、110~350VDC、36~48VDC(订货时说明)
功    耗
≤2W
绝缘电阻
≥100MΩ
工频耐压
电源端子组与信号输入、输出端子组之间3kV/1min(RMS)
平均无故障工作时间
≥50000h
环境
温    度
工作:LCD -10℃~+45℃;LED -10℃~+55℃
贮存:-20℃~+70℃
湿    度
≤ 93%RH,不结露,不含腐蚀性气体
海    拔
≤ 2500m

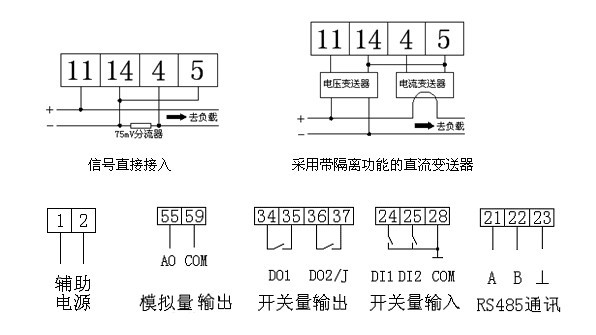

2.2.5 接线方式
2.2.5.1  72、96B型产品



2.2.5.2  300型产品

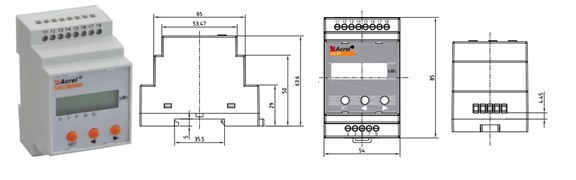

2.2.6 安装尺寸

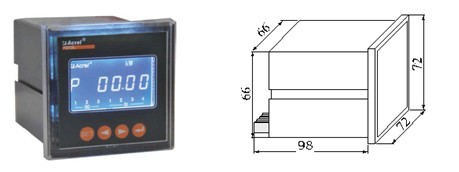

2.2.6.1  72型产品

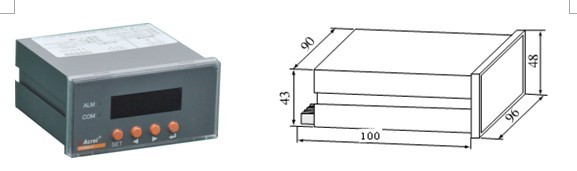

2.2.6.2  96B型产品


2.2.6.3  300型产品

2.3 ACR系列电力质量分析仪
ACR系列电力质量分析仪包括ACR220ELH、ACR230ELH、ACR320ELH、ACR330ELH 等多款仪表,该系列产品具有全面的三相交流电量测量、复费率电能计量、四象限电能计量、谐波分析、电网质量分析、电网波形实时跟踪显示、SOE事件记录、遥信输入、遥控输出以及网络通讯等功能,主要用于对电网供电质量的综合监控诊断及电能管理。


2.3.1 产品特点
u       可直接从电流、电压互感器接入信号
u       可任意设定PT/CT变比
u       仪表显示可滚动设置
u       I/O开关量、继电器报警输出、4~20mA模拟量等功能模块化设计
u       多块仪表可设置不同地址
u       可通讯接入SCADA、PLC系统中;可与业界多种软件通讯(Intouch, Fix, Citec,组态网等)
u       蓝屏背光LCD显示,可视度高
u       方便安装,接线简单,工程量小
u       仪表采用专用失电保护电路,在失电情况下,数据保存不丢失,恢复电源后,仪表继续运行
u       四象限电能计量,分时计费,最大需量纪录及12个月电能统计

2.3.2 产品功能
                型号

功能特性
ACR220ELH
ACR230ELH
ACR320ELH
ACR330ELH

显示方式


LCD(字段式)
LCD(点阵式)
LCD(字段式)
LCD(点阵式)

实时测量

电流/电压/频率/功率因数

有功/无功/视在功率

四象限电能计量

最大需量


复费率电度

电能质量检测

分次谐波
√(2-31)
√(2-31)
√(2-31)
√(2-31)

总谐波含量

电压波峰系数

电话波形因子

电流K系数

电压电流不平衡度

峰值电压



电压电流序量



波形跟踪显示



数据记录

事件记录



报警



内置时钟

通讯

RS485接口/Modbus协议

开关量

DI/DO(K)
√(4DI/2DO)
√(4DI/2DO)
√(4DI/3DO)
√(4DI/3DO)

模拟量

变送输出(4-20mA)





2.3.3 技术参数
技术参数
指        标
输入
网络
三相三线、三相四线
频率
45~65Hz
电压
额定值:AC 57.7V/100V、220V/380V(400V)
过负荷:1.2 倍额定值(连续); 2 倍额定值/1 秒
功耗:  < 0.2VA(每路)
电流
额定值:AC 1A、5A
过负荷:1.2 倍额定值(连续); 10倍额定值/1 秒
功耗:  < 0.2VA(每路)
输出
电能
输出方式: 集电极开路的光耦脉冲
脉冲常数: 见接线图
通讯
RS485接口、Modbus-RTU协议
开关量输入
干接点输入,内置电源
开关量输出
输出方式: 继电器常开触点输出
触点容量: AC: 250V 3A
           DC: 30V  3A
  测量精度
频率0.05Hz、无功电能1级、其它0.5级
电源
AC/DC 85~270V
ACR230ELH/ACR330ELH点阵式液晶 功耗≤6VA(不包括变送输出)
ACR220ELH/ACR320ELH字段式液晶 功耗≤4VA
  安全性
工频耐压: 电源、电压电流输入回路之间,各输入端子(并联)和外壳之间AC 2kV/1min;
电源与开关量输入回路、通讯回路、变送输出回路,各输入端子分别与各输出端子之间AC1.5kV/1min;
绝缘电阻:输入、输出端对机壳>100MΩ;
  环境
工作温度:-10℃~+45℃
储存温度:-20℃~+70℃
相对湿度:≤95% 不结露
海拔高度:≤2500m

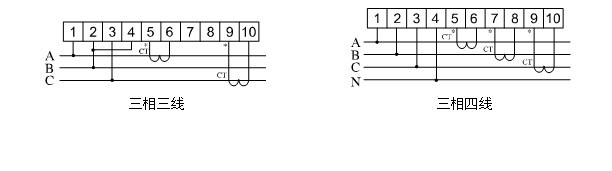

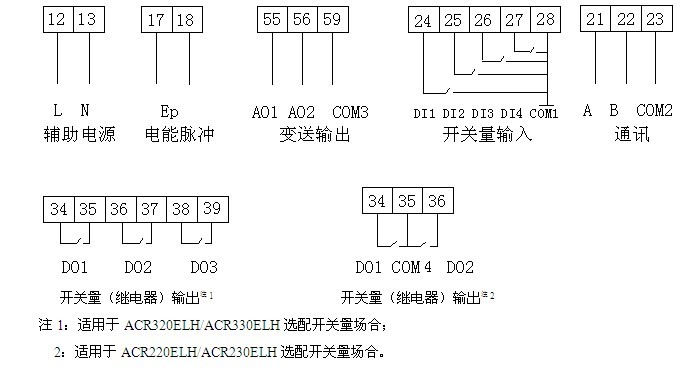

2.3.4 接线方式

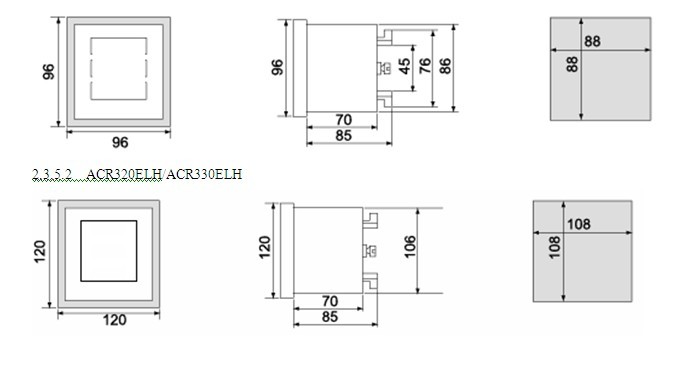

2.3.5 安装尺寸
2.3.5.1  ACR220ELH/ACR230ELH

3 Acrel-3000 V8.0光伏发电监测系统
Acrel-3000 V8.0光伏发电监测系统是上海安科瑞电气股份有限公司针对太阳能发电系统开发的软件平台,可对太阳能光伏电站里的电池阵列、汇流箱、逆变器、交直流配电柜、太阳跟踪控制系统等设备进行实时监测和控制,通过各种样式的图表及数据快速掌握电站的运行情况,其友好的用户界面、强大的分析功能、完善的故障报警确保了太阳能光伏发电系统的完全可靠和稳定运行。

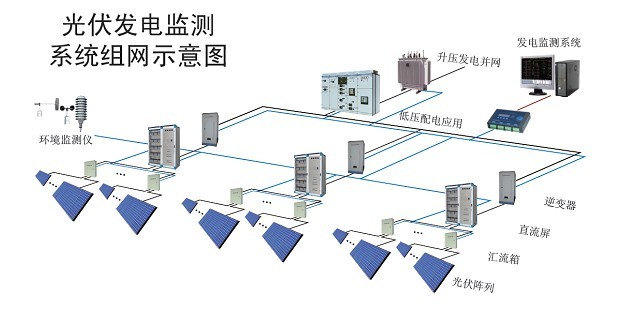

3.1 光伏发电监测系统组网示意图

3.2 软件功能
u       实时监测太阳能电池板的电压、电流及其运行状况
u       防雷器状态、断路器状态采集与显示
u       实时监控逆变器工作状态,监测其故障信息
u       系统详细运行参数显示
u       故障记录及报警
u       具有电量累计、系统分析、历史记录功能
u       简单易用的参数设置功能

3.3 软件界面

                      系统运行主画面
                      汇流监测系统画面
                         变压供配电监测画面
                         逆变器监测画面

                         事件记录监测画面
                         日发电量查询画面


如有意向,可索取详细资料,请联系:
上海安科瑞电气股份有限公司
地址:上海市嘉定区马东工业园区育绿路253号
技术支持:左迎红 13611704433 021-69158306
服务热线:800-8206632
邮编:201801   邮箱:acrelzyh@163.com
传真:021-69158339
网址:http://www.acrel.cn
